LAPORAN PRAKTIKUM

JARINGAN KOMPUTER

PERTEMUAN KE-8

"Spanning Tree Protocol Lanjutan (Advance)"

Nama : Ekawati Novita

NIM : 11615012

 Kelas : II-A

I. TUJUAN

* Siswa mampu memahami konsep dasar dari STP

* Siswa mampu mengkonfigurasi topologi STP

* Siswa mampu mengetahui fungsi dari STP

* Siswa mampu menerapkan STP pada sebuah jaringan

II. LATAR BELAKANG

          Pada materi spanning tree protocol lanjutan ini kita akan mempelajari cara mengkonfigurasi switch dimana terdapat dua buah jalur kabel cross-over pada switch. Seperti yang kita ketahui bersama bahwa STP (Spanning Tree Protocol) adalah layanan yang memungkin kan Switch Lan di koneksikan secara redudansi dengan memberikan suatu mekanisme untuk mencegah terjadinya suatu bridge loops. Jadi pada materi spanning tree protocol lanjutan ini, kita tak akan banyak membahas istilah STP, kita akan focus pada prakteknya. Cara konfigurasi pada Switchpun tak jauh berbeda dari cara konfigurasi STP sebelumnya.

          Fungsi STP adalah menyediakan system jalur back up dan juga mencegah loop yang tidak di inginkan di jaringan yang memiliki beberapa jalur menuju ke satu tujuan dari host. Keuntungan STP adalah:

a. Meminimalisir bridging loops

b. Memberikan jalur redudansi antar dua piranti

c. Merecovery secara autonomos kegagalan bridge

Status port pada STP :

1. Blocking

2. Listening

3. Learning

4. Forwading

5. Disable

III. ALAT DAN BAHAN

1. 1 unit PC

2. Aplikasi packet tracer 5.3

IV. LANGKAH PERCOBAAN

• Persiapan Jaringan

1. Komponen-komponen yang yang diperlukan pada percobaan ini yaitu :

3 komponen PC

3 komponen kabel straight

6 komponen kabel cross

3 komponen switch

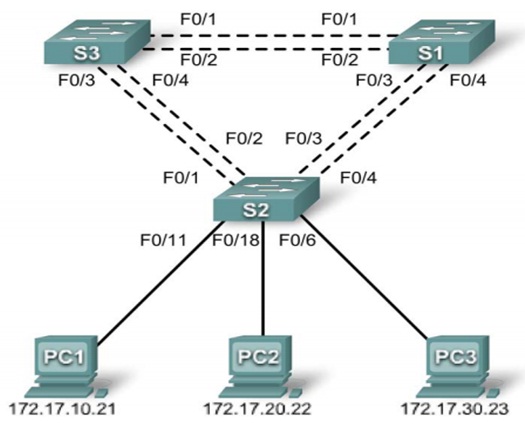

2. Masukan komponen-komponen diatas dengan susunan seperti gambar dibawah :

3. Setelah  itu hapus konfirmasi yang ada pada masing-masing switch, caranya ketk scrib sebagai berikut diasing-masing switch.

Switch#show vlan

Kemudian akan muncul verifikasi sebagai berikut :

 Selanjutnya tekan enter sampai yulisan More tidak ada lagi

4. Lakukan langkah yang sama untuk S2, dan S3.

5. Nonaktifkan semua port dengan menggunakan perintah shutdown di S1, S2, dan S3, caranya ketik scrib sebagai berikut diasing-masing switch :

Switch(config)#interface range fa0/1-24

Switch(config-if-range)#shutdown

Switch(config-if-range)#interface range gi0/1-2

Switch(config-if-range)#shutdown

• Konfigurasi Parameter Saklar Dasar

1. Mengkonfigurasi switch S1

     * Caranya klik icon switch 1 (S1), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname S1

S1(config)#enable secret class

S1(config)#no ip domain-lookup

S1(config)#line console 0

S1(config-line)#password cisco

S1(config-line)#login

S1(config-line)#line vty 0 15

S1(config-line)#password cisco

S1(config-line)#login

S1(config-line)#end

%SYS-5-CONFIG_I: Configured from console by console

S1#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

Seperti terlihat pada gambar dibawah ini :



2. Mengkonfigurasi switch S2

     * Caranya klik icon switch 2 (S2), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname S2

S2(config)#enable secret class

S2(config)#no ip domain-lookup

S2(config)#line console 0

S2(config-line)#password cisco

S2(config-line)#login

S2(config-line)#line vty 0 15

S2(config-line)#password cisco

S2(config-line)#login

S2(config-line)#end

%SYS-5-CONFIG_I: Configured from console by console

S2#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

Seperti terlihat pada gambar dibawah ini :

3. Mengkonfigurasi switch S3
     * Caranya klik icon switch 3 (S3), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname S3

S3(config)#enable secret class

S3(config)#no ip domain-lookup

S3(config)#line console 0

S3(config-line)#password cisco

S3(config-line)#login

S3(config-line)#line vty 0 15

S3(config-line)#password cisco

S3(config-line)#login

S3(config-line)#end

%SYS-5-CONFIG_I: Configured from console by console

S3#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

Seperti terlihat pada gambar dibawah ini :

• Konfigurasi PC

1. Mengatur IP address pada masing-masing PC, dengan cara klik icon pada PC, kemudian pada tampilan yang muncul pilih desktop.

2. Kemudian pada tampilan desktop pilih IP Configuration

3. Kemudian setting IP address, Subnet Mask dan Default Geteway.

4. Dengan cara yang sama, aturlah IP address,  Subnet Mask  dan Default Geteway  PC lain, sesuai dengan tabel berikut :

• Konfigurasi VLANs

A. Konfigurasi VTP di S1, S2, dan S3.

1. Mengkonfigurasi VTP di S1

     * Caranya klik icon switch 1 (S1), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

S1>enable

S1#configure terminal

S1(config)#vtp mode server

Device mode already VTP SERVER.

S1(config)#vtp domain Lab5

Changing VTP domain name from NULL to Lab5

S1(config)#vtp password cisco

Setting device VLAN database password to cisco

S1(config)#end

2. Mengkonfigurasi VTP di S2

    * Caranya klik icon switch 2 (S2), kemudian pilih CLI

    * Kemudian tekan enter dan  ketik sintaks berikut :

S2>enable

S2#configure terminal

S2(config)#vtp mode client

Setting device to VTP CLIENT mode

S2(config)#vtp domain Lab5

Changing VTP domain name from NULL to Lab5

S2(config)#vtp password cisco

Setting device VLAN database password to cisco

S2(config)#end

3. Mengkonfigurasi VTP di S3

     * Caranya klik icon switch 3 (S3), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

S3>enable

S3#configure terminal

S3(config)#vtp mode client

Setting device to VTP CLIENT mode

S3(config)#vtp domain Lab5

Changing VTP domain name from NULL to Lab5

S3(config)#vtp password cisco

Setting device VLAN database password to cisco

S3(config)#end

B. Konfigurasi Link Trunk dan VLAN asli

1. Mengkonfigurasi Trunk di S1

     * Caranya klik icon switch 1 (S1), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

S1>enable

S1#configure terminal

S1(config)#interface range fa0/1-4

S1(config-if-range)#switchport mode trunk

S1(config-if-range)#switchport trunk native vlan 99

S1(config-if-range)#no shutdown

S1(config-if-range)#end

2. Mengkonfigurasi Trunk di S2

     * Caranya klik icon switch 2 (S2), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

S2>enable

S2#configure terminal

S2(config)# interface range fa0/1-4

S2(config-if-range)#switchport mode trunk

S2(config-if-range)#switchport trunk native vlan 99

S2(config-if-range)#no shutdown

S2(config-if-range)#end

3. Mengkonfigurasi Trunk di S3

     * Caranya klik icon switch 3 (S3), kemudian pilih CLI

     * Kemudian tekan enter dan  ketik sintaks berikut :

S3>enable

S3#configure terminal

S3(config)# interface range fa0/1-4

S3(config-if-range)#switchport mode trunk

S3(config-if-range)#switchport trunk native vlan 99

S3(config-if-range)#no shutdown

S3(config-if-range)#end

C. Mengkonfigurasi server VTP dengan VLAN.

S1>enable

S1#configure terminal

S1(config)#vlan 99

S1(config-vlan)#name management

S1(config-vlan)#exit

S1(config)#vlan 10

S1(config-vlan)#name faculty-staff

S1(config-vlan)#exit

S1(config)#vlan 20

S1(config-vlan)#name students

S1(config-vlan)#exit

S1(config)#vlan 30

S1(config-vlan)#name guest

S1(config-vlan)#exit

D. Verifikasasi VLAN di S2 dan S3

S2#show vlan brief

S3#show vlan brief

E. Konfigurasi alamat manajemen antarmuka pada ketiga switch.

S1(config)#interface vlan99

S1(config-if)#ip address 172.17.99.11 255.255.255.0

S1(config-if)#no shutdown

S2(config)#interface vlan99

S2(config-if)#ip address 172.17.99.12 255.255.255.0

S2(config-if)#no shutdown

S3(config)#interface vlan99

S3(config-if)#ip address 172.17.99.13 255.255.255.0

S3(config-if)#no shutdown

F. Menetapkan port beralih ke VLAN di S

S2(config)#interface range fa0/5-10

S2(config-if-range)#switchport mode access

S2(config-if-range)#switchport access vlan 30

S2(config-if-range)#interface range fa0/11-17

S2(config-if-range)#switchport mode access

S2(config-if-range)#switchport access vlan 10

S2(config-if-range)#interface range fa0/18-24

S2(config-if-range)#switchport mode access

S2(config-if-range)#switchport access vlan 20

S2(config-if-range)#end

S2#copy running-config startup-config

Destination filename [startup-config]? [enter]

Building configuration...

[OK]

S2#

G. Mengaktifkan kembali port pengguna pada S2.

S2(config)#interface range fa0/6, fa0/11, fa0/18

S2(config-if-range)#no shutdown

• Konfigurasi spanning tree

1. Periksa konfigurasi default 802.1D STP.

S1#show spanning-tree

S1#show spanning-tree vlan 99
S2#show spanning-tree vlan 99

S3#show spanning-tree vlan 99

2. Amati respon terhadap perubahan topologi di 802.1D STP

3. Ganti IP address PC 3 dengan 172.17.99.23 255.255.255.0

S2(config)# interface fa0/6

S2(config-if)#switchport access vlan 99

4. Pada S3 matikan Fa 0/1 dan fa 0/3

S3 (config)#interface fa0/1

S3(config-if)#switchport mode access

S3(config-if)#shutdown

S3 (config)#interface fa0/3

S3(config-if)#switchport mode access

S3(config-if)#shutdown

V.HASIL
          Hasil dari percobaan diatas didapat konfigurasi spanning tree protocol pada cisco pakaet tracer adalah sebagai berikut :

Selesai :-)
